本节介绍GS横向扩展集群，包括要求、架构、管理软件和集群布线。

要求

适用机型

• GS Family: 1000 Gen2, 2000, 3000 Gen2, 4000 Gen2, 3000B Gen2, 4000B Gen2, 3000 G3, 4000 G3, 2000U, 3000U, 4000U, 3000UT, 4000U, 5000U
• GSe Family: 1000 Gen2, 2000, 3000 Gen2, 4000 Gen2, 3000 G3, 4000 G3, 2000U, 3000U, 3000UT, 4000U
• GSe Pro Family: 3000

适用固件

• GSe Pro 3000: 固件版本 1.61L.10 以上
• 其他型号：固件版本 1.61K.10以上

所需的 RAID 级别

• RAID 1 磁盘阵列
• RAID 5 磁盘阵列
• RAID 6 磁盘阵列

设备状态

• 主设备可以是新设备，也可以是已用设备。
• 其他设备必须是新的，这意味着它们尚未“初始化”。如果它们已初始化，请先将它们重置为默认设置。
• HA服务和横向扩展不能在同一系统上同时激活。

架构

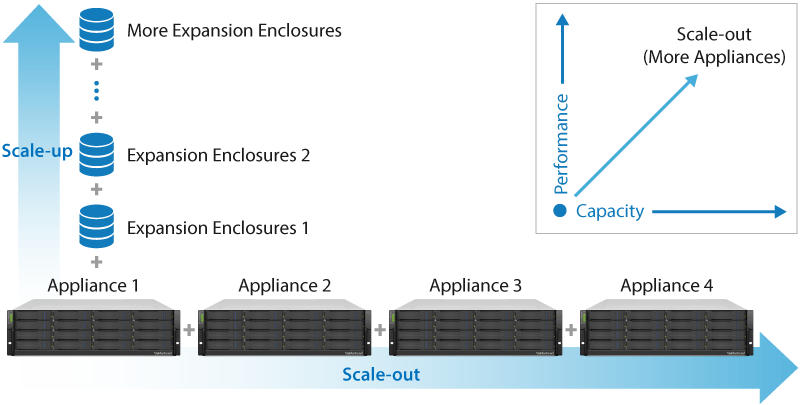

EonStor GS 是统一存储系统，提供横向扩展和纵向扩展。

在横向扩展架构中，您可以使用多个 GS 设备线性增加存储性能和容量。初始部署可以从一个 GS 设备开始。随着数据的增长再逐个添加更多设备，从而形成一个包含最多四个 GS 设备的横向扩展集群，其中一个充当主设备。

在纵向扩展架构中，您可以通过将每个 GS 设备连接到安装额外硬盘的扩展柜来增加存储容量。

集群布线

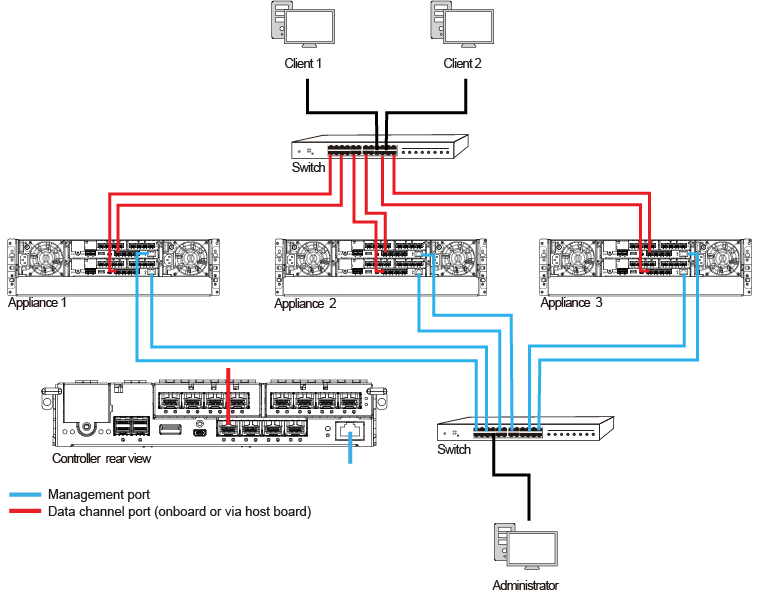

下面，我们使用一个包含三个设备的集群来演示集群布线。

1. 将每个 GS 设备上的管理端口连接到管理员计算机所连接的网络（下图蓝色标记）。
2. 将每个 GS 设备上的数据通道端口连接到客户端所连的另一个网络（下图红色标记）。
